Каталог запасных частей автомобиля ЗИЛ-157 и ЗИЛ-157В
http://zil157.ru/forum/viewtopic.php?f=18&t=122
Страница 1 из 2

Автор:  mindozee [ 26 янв 2012, 21:47 ]
Заголовок сообщения:  Каталог запасных частей автомобиля ЗИЛ-157 и ЗИЛ-157В

Название: Каталог запасных частей трехосного автомобиля ЗИЛ-157 и седельного тягача ЗИЛ-157В
Издательство: Машгиз
Год: 1958
Формат: PDF
Размер: 16.6 Mb

Каталог содержит техническую характеристику, развернутые спецификации и иллюстрации сборочных единиц, деталей трехосного автомобиля ЗИЛ-157 и седельного тягача ЗИЛ-157В
Каталог запасных частей трехосного автомобиля ЗИЛ-157

Автор:  Chasm [ 04 мар 2014, 08:47 ]
Заголовок сообщения:  Re: Каталог запасных частей трехосного автомобиля ЗИЛ-157 и

В связи с окончанем срока пользования ссылки на Народе, выкладываю альтернативнуюhttp://www.twirpx.com/file/1098217/

Автор:  Монах80 [ 06 фев 2015, 09:23 ]
Заголовок сообщения:  Re: Каталог запасных частей трехосного автомобиля ЗИЛ-157 и

Подскажите, у кого-нибудь в каталоге деталей имеется рисунок с внутренностями раздатки? У меня есть пара каталогов и во всех нету рисунка (рис.33), хотя есть перечень деталей.

Автор:  m1609 [ 06 фев 2015, 11:59 ]
Заголовок сообщения:  Re: Каталог запасных частей трехосного автомобиля ЗИЛ-157 и

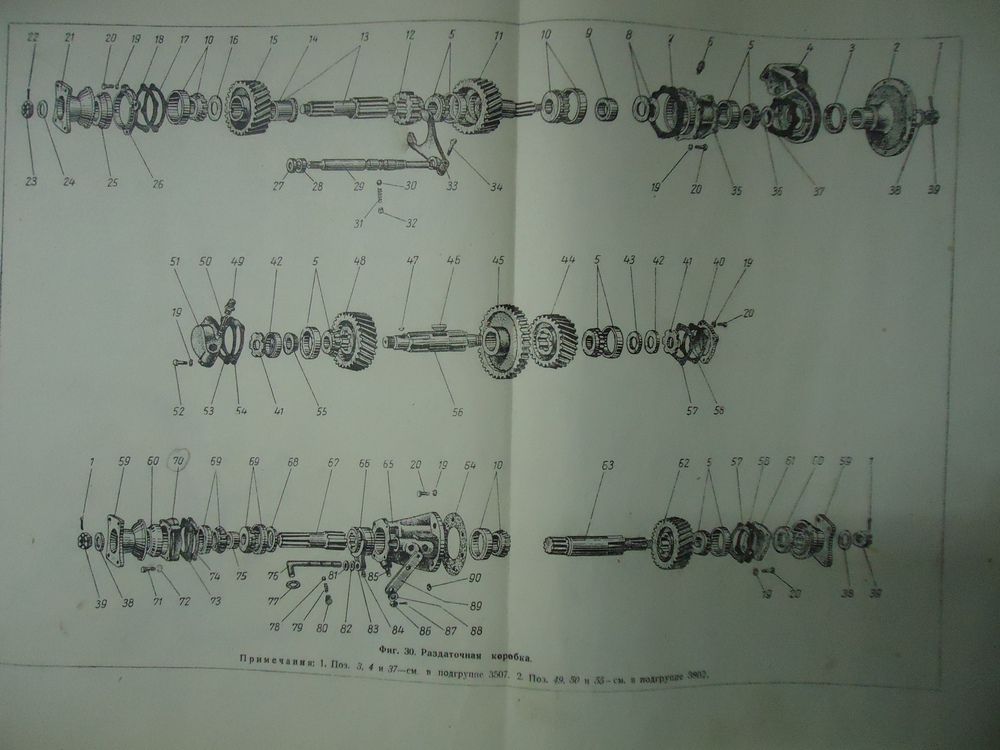

Вложение:
RK.JPG [ 246.64 KiB | Просмотров: 6424 ]

Правда,это из каталога ЗИС-151 (1953),но конструкция та же.

Автор:  Монах80 [ 06 фев 2015, 13:00 ]
Заголовок сообщения:  Re: Каталог запасных частей трехосного автомобиля ЗИЛ-157 и

Спасибо за картинку!
Насчет каталога, все таки интересно, существует ли данный рисунок в природе?

Автор:  пашаком123456 [ 06 фев 2015, 14:36 ]
Заголовок сообщения:  Re: Каталог запасных частей трехосного автомобиля ЗИЛ-157 и

У меня есть схема раздатки ЗИЛ-157

Автор:  Монах80 [ 06 фев 2015, 14:41 ]
Заголовок сообщения:  Re: Каталог запасных частей трехосного автомобиля ЗИЛ-157 и

А как бы ее увидеть? Можете на почту прислать или здесь выложить?

Автор:  пашаком123456 [ 06 фев 2015, 16:05 ]
Заголовок сообщения:  Re: Каталог запасных частей трехосного автомобиля ЗИЛ-157 и

Раздатка

Вложения:
337.png [ 58.14 KiB | Просмотров: 6401 ]

Автор:  пашаком123456 [ 06 фев 2015, 16:07 ]
Заголовок сообщения:  Re: Каталог запасных частей трехосного автомобиля ЗИЛ-157 и

Переднии мост

Вложения:
338.png [ 48.33 KiB | Просмотров: 5186 ]

Автор:  пашаком123456 [ 06 фев 2015, 16:15 ]
Заголовок сообщения:  Re: Каталог запасных частей трехосного автомобиля ЗИЛ-157 и

А первая схема походу Зил-157 а ни ЗиС-151 а походу одинаковые или я ошибаюсь.Я просто незнаю откуда первая схема.
